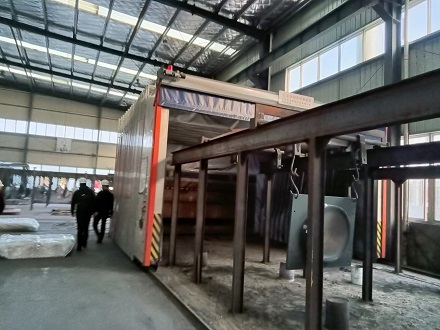

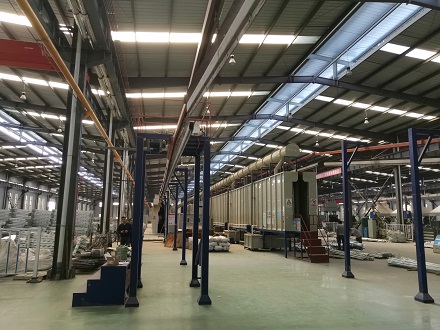

<del id="u6eyk"></del> 鈑金件常用原材料有冷軋鋼板、電解板、鍍鋁鋅板、不銹鋼板、鋁板、銅板等，應用領域基本包括全部加工制造業，如汽車制造、機械制造、電梯制造、醫療器械、航空航天、儀表設備、摩托加工制造、家電、儀器儀表等，根據不同材質及使用需求設計板金件噴漆線或鈑金件噴粉線。
浙江九通是一家集咨詢、勘察、設計、研發、生產、銷售、安裝、調試、交付、運維于一體的專業涂裝線廠商，可非標定制板金件噴漆線或鈑金件噴粉線，應用行業廣、經驗豐富，對項目保質保工期!
免費熱線：400-901-8969 微信手機號：17316910092
| 序號 | 工件名稱 | 尺寸（長×寬×高）mm | 重量KG | 產量 |
|---|---|---|---|---|
| 1 | 電梯厚板零部件 | 4000×800×2400mm | 50Kg/件 |
運輸方式選擇懸掛輸送鏈（模鍛鏈）。
上件 → 前處理（預脫脂 → 脫脂 → 水洗1 → 純水洗1→ 純水直噴 →硅烷→ 純水洗 2 →純水直噴 ）→ 水份烘干 → 自然冷卻 → 噴粉 → 粉末固化 → 自然冷卻 → 下件
| 序號 | 工件名稱 | 工藝時間 | 工藝溫度（℃） | 備注 |
|---|---|---|---|---|
| 1 | 上件 | / | / | 人工或工具輔 助 |
| 2 | 預脫脂 | ≥1 | 40～60 | 熱水換熱器或 其它方式 |
| 3 | 脫脂 | ≥2 | 40～60 | 熱水換熱器或 其它方式 |
| 4 | 水洗 | ≥0.75 | R.T | |
| 5 | 純水洗1 | ≥0.75 | R.T | 溢流至水洗1 |
| 6 | 純水直噴 | ≥0.1 | R.T | 單排管 |
| 7 | 硅烷 | ≥1.5 | 15～35 | 熱水換熱器或 其它方式 |
| 8 | 純水洗2 | ≥0.75 | R.T | |
| 9 | 純水直噴 | ≥0.1 | R.T | 單排管溢流至 純水洗2 |
| 10 | 瀝水 | ≥5 | R.T | |
| 11 | 水份烘干 | ≥16 | 120～160 | 通過時間 |
| 12 | 自然冷卻 | ≥15 | R.T | 通過時間 |
| 13 | 噴粉 | / | / | 自動+手補 |
| 14 | 粉末固化 | ≥32 | 180～220 | 通過時間 |
| 15 | 自然冷卻 | ≥18 | R.T | |
| 16 | 下件 | / | / | 人工或工具輔 助 |
3.電控柜部件靜電噴粉線有機廢氣處理設備噴漆廢氣→漆霧過濾→干式漆霧過濾+活性炭吸附→系統風機→排放 ↓ 活性炭再生 涂裝有機廢氣為溶劑型涂料產生的VOCs，為大風量低濃度的廢氣，此狀況適用于先濃縮再分解的處理方式，漆霧處理采用高效過濾棉過濾處理，廢氣采用活性炭吸附+催化燃燒。滿足用戶涂裝設備的環保排放標準。該有機廢氣凈化裝置采用多個活性炭床和1個催化分解床的配置方式；每個活性炭床的處理風量為 20000 或 30000m3/h；所有活性炭床共用一個催化分解床，脫附在不工作時輪流進行。 |  |
該項目為交鑰匙工程。賣方應以交鑰匙的方式提供項目需求的設備。設備須為全新制作的未曾使用過的設備（包括所有的零部件、元器件和附件）。 | 應保證所供設備的先進性、可靠性和適用性。不得采用淘汰形式或產品，并考慮整體的通用性和具有良好的可維修性。 |
設備總體設計以及設備各系統、部件、零件設計，應充分考慮各個部件、裝置、附件在安裝、操作、維修過程中的可接近性；設備配備的儀器、測量顯示裝置(如壓力表等)應安裝在便于觀測和不受干擾、碰撞、腐蝕的位置上且應便于拆卸，以滿足維修、定噴粉線技術協議期檢測的需要。 | 設備的設計必須保證設備有足夠的強度和剛性，設備框架盡可能采用一體化的整體結構，確保設備具有良好的可靠性、穩定性、耐久性及使用壽命。 |
設備要求配備安全運行保護裝置和故障報警，故障信息提示具體到故障點；設備在故障狀態下能及時停下，設備啟動前安全裝置必須先發生作用。 | 應保證所供設備的完整性和成套性，能保證設備的正常運行和使用。 |
應滿足買方提出的各項技術規格和要求，免費提供技術支持。 | 涉及的環保安全、廢氣、噪聲、以及消防等按相關標準和規范進行設計，并與設備投產同時使用； |
 |  |  |
| 序號 | 項目名稱 | 參數/規格 |
|---|---|---|
| 1 | 前處理設備 | 1個 |
| 2 | 水份烘干爐 | 1個 |
| 3 | 粉末固化爐 | 1個 |
| 4 | 懸掛輸送鏈 | 1套 |
| 5 | 電控系統 | 1套 |
| 6 | 純水設備 | 1套 |
| 7 | 粉房隔離房 | 1個 |
| 8 | 噴粉設備 | 1臺 |
| 9 | 廢水處理設備 | 1套 |
| 9 | 廢氣處理設備 | 1套 |
備注：設備尺寸均為參考，可以根據客戶產品尺寸設計制作。
如想量身定制，可加微信咨詢：
掃一掃立即溝通銷售
符合國家/行業/地方標準，整條風電塔筒涂裝生產線高效、穩定、安全、環保。
| 國家標準/行業標準/地方標準 | 編號 |
|---|---|
| 《涂裝前鋼材表面腐蝕等級及除銹等級》 | GB8923-88 |
| 《車間空氣粉塵衛生標準》 | GB103328-10333-89 |
| 《涂裝作業安全規程涂漆前處理工藝安全及其通風凈化》 | GB7692-1999 |
| 《安全標準》 | GB2894-1996 |
| 《工業企業防護罩安全要求》 | GB8196-87 |
| 《低壓配電設計規范》 | GB50054-95 |
| 《登高梯臺欄桿安全標準》 | GB4053-83 |
| 《涂裝作業安全規程、涂漆工藝安全及其通風凈化》 | GB6514-1995 |
| 《涂裝作業安全規程、勞動安全和勞動衛生》 | GB7691－87 |
| 《工業企業噪音控制設計規范》 | GBJ87－85 |
| 《安全標致》 | GB2894－1996 |
| 《工業企業照明設計標準》 | GB50034－92 |
| 《工業機械電氣第一部分：通用技術》 | GB/T52226.1－1996 |
| 《工業機械電氣設備通用技術條件》 | GB/T522611-96 |
| 《工業企業界的噪聲標準》 | GB12348-90 |
| 《大氣污染物綜合排放標準》 | GB16297-1996 |
| 《生產過程安全、衛生要求總則》 | GB12801-91 |
| 《工業企業設計衛生標準》 | TJ36-79 |
| 《電氣裝置安裝工程低壓電器施工及驗收規程》 | GB50254–1996 |
| 《機械防護安全距離》 | GB12265-90 |

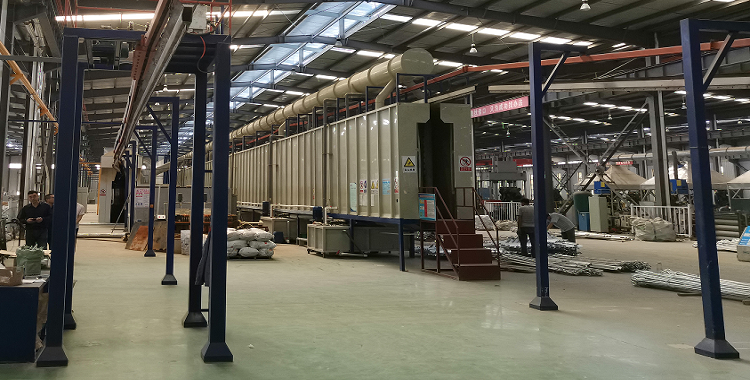

本方案前處理系統采用多室式噴淋聯合清洗機，它是用水泵將水槽中的清洗液(或水)直接噴射到工件表面，借助于壓力沖刷來加速作用以完成工件表面清洗工序。主要由預脫脂、脫脂、水洗1、純水洗1、純水直噴 、硅烷、純水洗2 、純水直噴等工序組成,各工序之間隔以過渡段。前處理設備主要由噴淋通道、噴淋液槽、噴淋管路系統、液槽加熱系統、排氣系統及除渣系統等組成。 |  |
 |  |  |  |  |  |
| 噴淋通道 | 儲液槽體 | 噴淋系統 | 排氣系統 | 液漕加熱系統 | 除渣系統 |
前處理全線通道棚體平直、整齊、美觀，全線通道棚體側板均采用雙層結構，內側板采用δ1.5mm 的SUS304 不銹鋼板折彎后連續焊，不滲漏液體或蒸汽，密閉效果好（經過嚴格檢漏），外側板采用δ1.0mm的SUS304拉絲不銹鋼板折彎后插板拼裝，保溫噴淋段內外板之間填有δ30 mm優質巖棉保溫。 | 液槽側板均采用雙層結構，內板采用δ2.0mm 的SUS304 不銹鋼板制作，外板采用δ0.8mm 的SUS304 拉絲不銹鋼板折彎后插板拼裝，有溫度要求的液槽中間有δ50mm 優質巖棉保溫。所有液槽外觀平整、美觀，焊接良好并嚴格檢漏。所有液槽內部裝有不銹鋼雙層過濾網，以除去液槽中的雜質，從而減少噴嘴和水泵的堵塞。 | 噴淋系統是完成工件噴淋清洗的主要工作部分，包括噴淋管路、噴嘴、水泵及相關配管、閥門等；前處理噴淋循環供液泵全部采用具有安全性和穩定性高的立式管道泵；噴淋管路系統，包括供液管路、噴淋主管、噴淋立管等采用304不銹鋼管，連接處嚴密不漏液，便于拆卸清洗和維修。 | 設有2套排氣系統，排氣系統由氣液分離裝置、排氣風機和排氣風管等組成。排氣風機采用玻璃鋼排風機，排氣風管采用不銹鋼板制作，排氣管保持一定放置斜度，氣液分離裝置全部采用不銹鋼材質制作，并可將冷凝液回流到相應的液槽內。前處理通道頂部設尼龍刷密封裝置，能防止酸、堿蒸汽上竄腐蝕懸鏈和污染室內環境。 | 前處理熱槽的升溫時間應考慮工藝的合理性，槽液升溫時間 ≦50min。選用常壓熱水鍋爐為熱槽提供能源，裝機功率50萬Kcal/h。燃燒機采用進口利雅路RIELLO 產品；鍋爐具有對出水溫度自動調節、自動點火、自動補水功能，并有缺水、熄火保護。預脫脂槽、脫脂槽加熱系統采用槽內不銹鋼盤管間接加熱，通過不銹鋼盤管內的熱水與槽液進行熱交換實現對槽液的加熱升溫。 | 預脫脂槽設有油水分離器一套，來去除預脫脂槽內的油污，有效地控制了槽液成分的相對穩定。并設有一套把脫脂槽藥液打入預脫脂槽的管路。前處理所有液槽均設有液位下限報警系統，防止干液損壞主噴淋泵。新鮮純水直噴管路中全部配有轉子流量計，可方便觀察具體的用水量，轉子流量計采用國內優質品牌。前處理出口處留有人工吹水平臺（1 個）和1把壓縮空氣吹水槍。 |

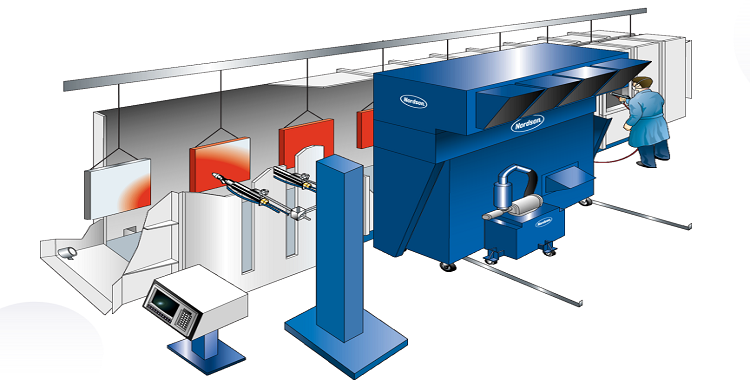

| 該系統由噴粉房、回收裝置、自動噴粉槍、手動補噴、控制設備、供粉器、自動搖擺機、自動升降機等設備構成。 靜電粉末噴涂工作原理：噴粉槍將帶電的粉末粒子噴向工件，在電場力的作用下，粉末粒子吸附到工件表面，粉末粒子經流平、固化而形成的一種涂覆方法。工作時，粉末在供粉器中與空氣混合后被送入噴粉槍。高壓靜電發生器產生的高電壓接到噴粉槍內部或槍頭上，粉末粒子在噴粉槍內部或出口處被帶上電荷，在氣力和靜電力共同作用下，粉末粒子定向噴到工件上。同時在電場力的作用下也可吸附到工件的背面上，但涂層較薄。當附著在工件上的粉末達到一定厚度時，則發生靜電相斥，后來的粉末就不易再被吸上，使其達到均勻的膜厚。工件在固化爐中在溫度的作用下粉層流平、固化，形成均勻的涂層。 |
 |  |  |  |  |
| 噴粉房 | 噴粉槍 | 噴涂機器人 | 粉末回收系統 | 控制系統 |

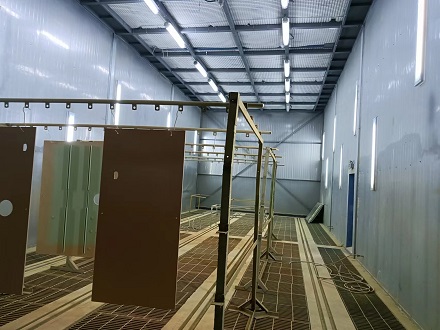

進口PVC材料,三明治結構，內外側為阻燃、抗靜電、高強度、抗老化、抗粉末粘附、可修復的板材制造,板材耐沖擊強度（試驗方法和標準）,達到國際標準；噴粉房側壁板總厚度≥100mm,噴房底板配有全程自動吹吸清理裝置，易于快速清理換色;粉末吸附率（試驗方法和標準）可達4-10克/3min；噴粉室內懸浮粉末平均濃度（噴粉區除外）≤10g/m3； 噴粉區火災危險區域劃為 22 區，火災危險性分類為乙類，有相應的防火措施及配置；作業區環境噪聲≤85 分貝。 | 6套多模式靜電手動噴粉槍，手動槍可遙控，數字控制模式，觸摸式操作屏，伺服電機控制流量或更先進的控制方法，用槍上遙控手動噴槍預存噴涂程序可快速選用；輸出功率自動調整、槍與工件的自動切斷高壓的距離；帶有自動電流反饋系統，根據與工件距離，自動調整電場；手動可儲存預設定的程序數目≥25 個；噴槍的使用穩定性、可靠性，24小時工作制連續工作壽命；噴槍的上粉率≥ 80%以上（提供檢測方式），85%以上(平板件)；每把槍的最大出粉量，≥250g/min； | 機器人有單獨的 OP控制箱，控制箱安裝10寸顯示屏，控制箱可以實現機器自動、手動、模擬3種模式切換，其中自動模式生產線自動運行條件下機器人進行自動噴粉；手動模式下操作員工可以通過輸入工件型號進行噴粉；模擬模式下操作工輸入工件型號機器人只行走軌跡，不噴涂粉末。機器人具有識別空掛具的能力，當有空掛具駛?cè)霑r，機器人發出聲光報警。機器人與生產線應具有足夠的安全互鎖點，保證生產過程的安全性。 | 大旋風和后過濾二級回收裝置，關鍵部件進口，濾芯反吹使用旋轉機構或更好的回收方式。抽吸量≥19000 m3/h，大旋風和各回收裝置管道在連續工作狀態下，需人工清理的時間周期（＞15 天/次），粉末利用率≥95%；后級過濾器濾芯智能壓差檢測，24 小時工作制連續工作濾芯的使用壽命2年，后級過濾器排放氣體的風速和粉塵排放標準＜0.1mg/m3。 | 噴粉房控制系統既可實現設備的自動控制，也可實現手動控制。自動控制時保證懸鏈系統、排風系統、電動門或氣動式能夠聯動，實現設備的自動正常流轉，并設置足夠的安全互鎖，保證工件運行過程中的安全性，防止工件與室體門；手動控制要保證所有設備均可手動啟停，保證各設備的維修便利性，并設置急停按鈕，按下急停按鈕后，所有設備停止運轉。 |
水份烘干爐和粉末固化爐分別由水份烘干通道、粉末固化通道、天然氣直接加熱系統、熱風循環系統和排氣系統等組成。
 |  |  |  |  |
| 烘干通道和固化通道 | 天然氣加熱系統 | 熱風循環系統 | 風管 | 溫控系統 |
水份烘干通道和粉末固化通道整體均為型鋼骨架式全橋結構。通道的保溫壁板均為插板拼裝結構，采用現場組裝的安裝方法。支撐框架全部采用型鋼制作，框架結構設計合理牢固。內板采用熱鍍鋅鋼板/1.2mm制作；外側板采用彩鋼板/0.6mm（或采用鈍化鍍鋅鋼板/1.2mm）；外底板和外頂板采用鈍化鍍鋅鋼板/1.2mm。保溫采用三層優質巖棉交錯布置，保溫層總厚度為 150mm。烘干通道和固化通道之間設有100mm厚的隔熱層，隔熱層兩側板均采用熱鍍鋅鋼板/1.2mm制作，中間填有100mm厚的優質巖棉隔熱。保溫巖棉容重均為100 kg/m3。烘干通道和固化通道在通道的進出口處各設有一個檢修扶梯。 | 水份烘干爐和粉末固化爐分別設有一套天燃氣直接加熱系統，天燃氣加熱系統主要由加熱室、燃氣加熱器、燃燒機和熱風循環風機等組成。燃氣加熱器設置在加熱室的中間，每個加熱室配有一臺可調式擋氣盤直燃加熱器，采用不銹鋼/3.0mm制作。每個加熱室設有多臺熱風循環風機，分別布置在加熱室的兩側。循環風機采用國內定點風機廠的整體嵌入式耐高溫風機，配耐高溫電機，吸風口加裝引流罩，低噪音、整機無需水冷或油冷，方便拆卸及維修。每個加熱系統配一臺意大利利雅路 Riello 燃燒機，燃燒機包含減壓穩壓閥、組合式電磁閥、過濾器及氣體檢漏裝置等原配附件。燃燒機設有安全保護裝置，在超負荷、點火失敗或發生異常時，燃燒機自動熄火，并發出聲光報警。 | 水份烘干爐和粉末固化爐分別設有熱風循環系統，熱風循環系統均由送風管道、出風口和回風格柵等組成水份烘干爐和粉末固化爐的熱風經過循環風機送入通道下部的送風管道后，再經過調節出風口均勻的送入室體內，循環風路中設有耐高溫過濾器。噴粉線技術協議回風采用下回風形式，在回風口處設有回風格柵，防止雜物吸入加熱室內部。 | 所有熱風循環風管均設在烘道內，不允許設置在烘道的外部。送風管道和出風口均采用熱鍍鋅鋼板制作。其中出風口可調節風量及風向。水份烘干通道和粉末固化通道的進出口和頂部分別設有一套排氣系統。排氣管道全部采用 δ1.0mm的熱鍍鋅鋼板制作，排氣管道上設有手動調節閥門。 | 水份烘干爐：≤50min（常溫～150℃）。 粉末固化爐：≤60min（常溫～200℃）。水份烘干爐和粉末固化爐設有PID 數字式自動溫控儀和溫度傳感器，通過控制燃燒機的火力大小來調節爐內的溫度。烘道及爐體外表測溫點溫度平均值與周圍室溫之差≤＋10℃；檢修門門框周圍100mm范圍內外表測溫點溫度平均值與周圍室溫之差≤＋20℃。在水份烘干爐和粉末固化爐有效溫區范圍內工件表面溫度達到設定控制范圍之內的工作溫度后，工件高度范圍內上中下三點溫度偏差≤±5℃。 |
 | 懸掛鏈（模鍛鏈）輸送系統采用知名品牌，輸送機設計速度V=2.5 m/min（懸鏈調速范圍：1.5～3.5 m/min），掛具≥300套，單滑架載重量≤100 kg，均衡梁最大承量＜200 kg；在工件下沿高出地面1.5m的輸送鏈下面裝有防護網，在高度差大于3m的上下坡段設有捕捉器，在前處理入口段附近、噴粉區和上、下工件區附近設有不少于3個急停按鈕，并設有開線、停線警報裝置；一套 PLC變頻閉環控制同步機構，二機驅動保證同步可靠。 |

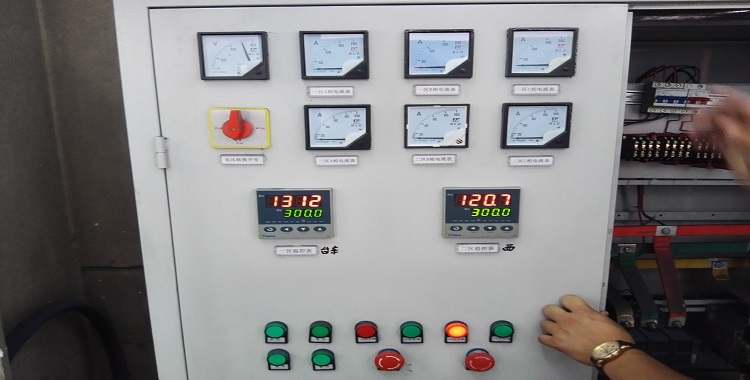

設有3個標準控制柜，其中電源控制柜和懸鏈控制柜1個，前處理設備控制柜1個，水份烘干爐和粉末固化爐控制柜1個。前處理熱槽采用自動控溫，并配有日本進口數顯溫控儀表。水份烘干爐、粉末固化爐 |  |
