側壁六軸噴漆機器人配置6個軸,分別是X軸、Z軸、S軸、T軸、V軸、W軸,相對于5軸機器人,增加了V軸:小臂360°旋轉功能,噴砂時更加的靈活、精準、高效。九通是一家智能涂裝環保解決方案服務商,擁有十多年非標項目經驗,可根據客戶的現場需求量身定制噴漆機器人解決方案!
免費熱線:400-901-8969 微信手機號:17316910092
1.側壁6軸 噴漆機器人 產品優勢
效率高:可不間歇作業,各軸均具有高速運動性能,極大優化生產節拍,生產效率高
精度高:5個伺服電機、1個直流電機,噴嘴擺動式,噴漆精準度可達0.1mm,重復定位精度達0.01mm,確保了始終如一的高品質涂裝
靈活性高:機器人可量身定制;可清理單一工件,也可動態同步跟蹤輸送帶,配合生產線噴涂;應用廣泛,適合各種異形工件,使用率高
噴涂質量好:噴嘴距離和角度可以不斷調整,噴涂油量可靈活控制,確保涂層均勻、速度穩定,光澤度好,產品合格率高
節能環保:機器人噴涂,噴漆房?jī)?nèi)空氣可循環使用,可大量節約通風功耗和熱量損失;節約VOC的處理成本,由于噴漆房的空氣實現循環,排處的廢氣濃度得到提高,達到活性炭吸附后再脫附的廢氣濃度,因此節約了活性炭吸附設備。
成本降低:內置節油程序,高效省涂料,節省油漆30%;結構緊湊,縮小空間,降低通風,有效節能;使用壽命長,無易損件,保養簡單,比五軸噴漆臺少了導軌、皮帶等易損件
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗,案例眾多,免費設計非標解決方案
誠信做人做事,不偷工減料,保品保工期,做良心項目
合同質保金、質保2年,我們有信心

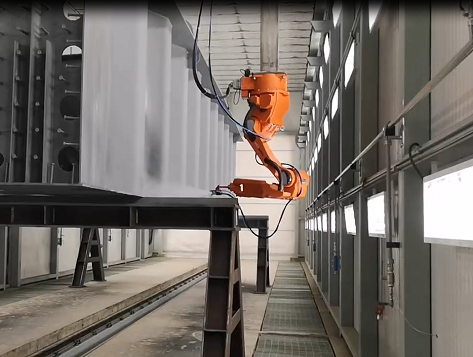

側壁6軸噴漆機器人適用于汽車、軌道車輛、客車、專用車、變壓器、風電、工程機械、機床、大型石化裝置、船舶等關鍵零部件和機械基礎件的噴漆/噴粉作業,側壁噴漆機器人往往成對布置,在工件的一側各布置一臺。
![]() | ![]() | ![]() | ![]() | |
| 序號 | 軸名稱 | 軸功能 | 運動范圍 | 運動速度 |
|---|---|---|---|---|
| 軸1 | X軸 | 沿操作間縱向移動 | 11-2=8(m) | 100-600mm/s |
| 軸3 | Z軸 | 沿操作間垂直移動 | 8.5-3.8=4.5(m) | 100-300mm/s |
| 軸5 | S軸 | 大關節旋轉軸 | 160° | 1-6r/min |
| 軸6 | T軸 | 小關節旋轉軸 | 240° | 1-6r/min |
| 軸7 | V軸 | 小臂訓傳 | 360° | 5-30r/min |
| 軸8 | W軸 | 噴槍擺動 | ±180° | 5-30r/min |
備注:設備尺寸均為參考,可以根據客戶產品尺寸設計制作。
如想量身定制,了解其他產品如 涂裝生產線 、噴漆房、噴砂房等,可加微信咨詢:

掃一掃立即溝通銷售
合同簽約4周內,我公司提供如下技術資料:
| 序號 | 名稱 | 紙媒版本份數 | 電子版本份數 | 備注 |
|---|---|---|---|---|
| 1 | 設備總圖 | 3 | 1 | |
| 2 | 設備基礎安裝圖和技術要求 | 3 | 1 | |
| 3 | 設備尺寸、凈重、毛重 | 3 | 1 | |
| 4 | 設備動力配置要求 | 3 | 1 | |
| 5 | 設備電力裝機容量 | 3 | 1 |
設備終驗收后,我公司提供以下技術資料:
| 序號 | 名稱 | 紙媒版本份數 | 電子版本份數 | 備注 |
|---|---|---|---|---|
| 1 | 設備使用說明書 | 3 | 1 | |
| 2 | 設備安全操作維護規則 | 3 | 1 | |
| 3 | 各功能設備設計總圖 | 3 | 1 | |
| 4 | 電氣設計圖 | 3 | 1 | |
| 5 | 易損件明細和圖紙 | 3 | 1 | |
| 6 | 機器人程序 | 1 | ||
| 7 | PLC程序 | 1 |
我公司負責對該機器人的操作、維護人員進行現場陪產培訓,時間為1周。培訓的相關人員將具備如下技能:
1.掌握設備的機械和電氣的日常保養、維修
2. 使操作者能夠熟悉機器各種技術性能,安全生產注意事項等內容,使之達到獨立操作、編程、保養和維修的水平。
3. 能夠熟練操作機器,掌握基本編程方法;
4. 掌握機器工藝參數的設定和調整。
5. 掌握機器的日常保養和一般故障的修理排除。
6. 了解控制系統原理和PLC程序。
1、設備出廠前,由賣方通知買方進行出廠前預驗收。
2、終驗收:終驗收在設備試生產達到合同中規定的設計能力,投運一周后即進行終驗收。
1. 系統(除機器人外)保質期為12個月,自最終用戶驗收合格之日起算。保修期內由于產品質量問題所造成的故障,由賣方負責免費維修或更換零部件。
2.在質量保證期內,所有因設備質量問題造成的設備故障或零件損壞,賣方均給予免費維修或更換,且在接到買方故障通知后4小時內給予答復解決方式,必要時盡量在24小時內到達現場。
3.質量保證期滿后,賣方有義務負責產品的終身有償服務,優惠提供零部件。
