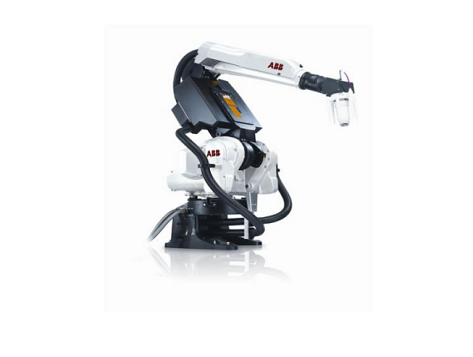

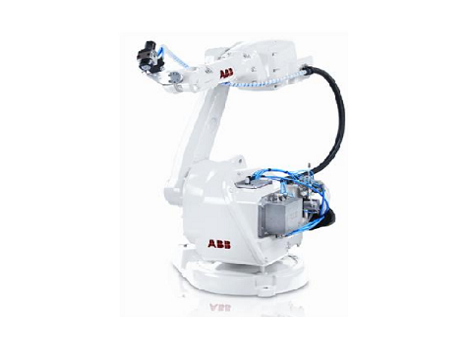

通用標準六軸噴涂機器人配置6個軸旋轉關節,分別是X軸、Z軸、S軸、T軸、V軸、W軸,用于控制噴漆槍的運動,旋轉關節模塊化設計,具有高效的關節靈活性,但因其只有6個自由度,所以運動范圍相對局限,適合于小工件的噴漆/噴砂作業。九通是一家智能涂裝環保解決方案服務商,已有十多年的機器人項目實施經驗,可根據客戶要求設計噴涂機器人涂裝線整體解決方案!
免費熱線:400-901-8969 微信手機號:17316910092
1.通用標準六軸 噴涂機器人 產品優勢
自動化高:各種規格工件自動識別并完成噴砂/噴粉/噴漆作業,無需人員輔助,全自動化
效率高:可一天24小時連續作業,各軸均具有高速運動性能,極大優化生產節拍,生產效率高;惡劣環境不影響工作效率
質量高:6個自由度AC伺服馬達,噴嘴擺動式,噴漆/砂精準度可達0.1mm,重復定位精度達0.01mm,確保了始終如一的高品質涂裝
運行穩定:采用ABB、發那科、安川等機器人,產品成熟,系統編程控制,穩定性高
安全性高:機器人噴漆/砂,人員無身心健康影響,操作員手動操作機器人時,坐在設有空調的人性化的操作艙內,通過操縱桿控制機器人。機器人自動清理工件時,操作員只需在噴砂房外的控制室里監控機器人即可
靈活性高:機器人可量身定制;可清理單一工件,也可動態同步跟蹤輸送帶,配合生產線噴涂;應用廣泛,適合各種異形工件,使用率高
2.公司優勢
集現場勘測、設計、生產、安裝、售后一站式服務
10+年行業經驗,案例眾多,免費設計非標解決方案
誠信做人做事,不偷工減料,保品保工期,做良心項目
合同質保金、質保2年,我們有信心

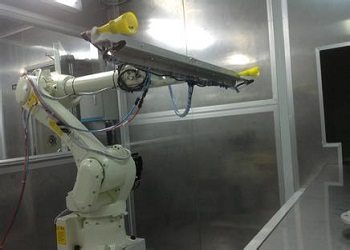

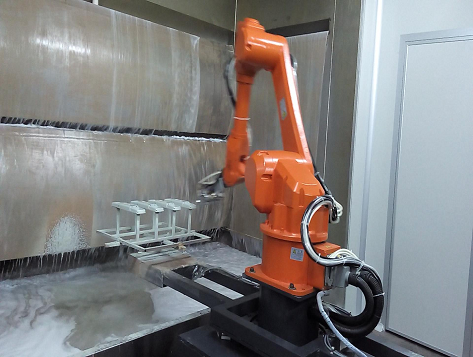

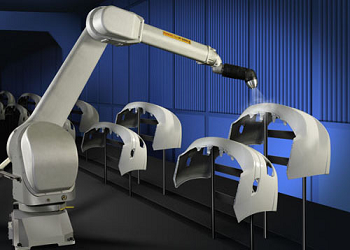

標準6軸噴涂機器人主要應用于汽車、軍工、電氣、機械制造、鋁加工、鋼結構件、鑄造件、變壓器、工程機械、機床、石油化工、高端裝備、航空航天等關鍵零部件和機械基礎件的噴砂/噴粉/噴漆。
|
|
|
| 序號 | 軸名稱 | 軸功能 | 運動范圍 | 運動速度 |
|---|---|---|---|---|
| 軸1 | X軸 | 沿操作間縱向移動 | 11-2=8(m) | 100-600mm/s |
| 軸3 | Z軸 | 沿操作間垂直移動 | 8.5-3.8=4.5(m) | 100-300mm/s |
| 軸5 | S軸 | 大關節旋轉軸 | 160° | 1-6r/min |
| 軸6 | T軸 | 小關節旋轉軸 | 240° | 1-6r/min |
| 軸7 | V軸 | 小臂訓傳 | 360° | 5-30r/min |
| 軸8 | W軸 | 噴槍擺動 | ±180° | 5-30r/min |
備注:設備尺寸均為參考,可以根據客戶產品尺寸設計制作。
如想量身定制,如需了解更多產品如 涂裝生產線 、噴漆/粉房、噴砂房等,可加微信咨詢:

掃一掃立即溝通銷售
合同簽約4周內,我公司提供如下技術資料:
| 序號 | 名稱 | 紙媒版本份數 | 電子版本份數 | 備注 |
|---|---|---|---|---|
| 1 | 設備總圖 | 3 | 1 | |
| 2 | 設備基礎安裝圖和技術要求 | 3 | 1 | |
| 3 | 設備尺寸、凈重、毛重 | 3 | 1 | |
| 4 | 設備動力配置要求 | 3 | 1 | |
| 5 | 設備電力裝機容量 | 3 | 1 |
設備終驗收后,我公司提供以下技術資料:
| 序號 | 名稱 | 紙媒版本份數 | 電子版本份數 | 備注 |
|---|---|---|---|---|
| 1 | 設備使用說明書 | 3 | 1 | |
| 2 | 設備安全操作維護規則 | 3 | 1 | |
| 3 | 各功能設備設計總圖 | 3 | 1 | |
| 4 | 電氣設計圖 | 3 | 1 | |
| 5 | 易損件明細和圖紙 | 3 | 1 | |
| 6 | 機器人程序 | 1 | ||
| 7 | PLC程序 | 1 |
我公司負責對該機器人的操作、維護人員進行現場陪產培訓,時間為1周。培訓的相關人員將具備如下技能:
1.掌握設備的機械和電氣的日常保養、維修
2. 使操作者能夠熟悉機器各種技術性能,安全生產注意事項等內容,使之達到獨立操作、編程、保養和維修的水平。
3. 能夠熟練操作機器,掌握基本編程方法;
4. 掌握機器工藝參數的設定和調整。
5. 掌握機器的日常保養和一般故障的修理排除。
6. 了解控制系統原理和PLC程序。
1、設備出廠前,由賣方通知買方進行出廠前預驗收。
2、終驗收:終驗收在設備試生產達到合同中規定的設計能力,投運一周后即進行終驗收。
1. 系統(除機器人外)保質期為12個月,自最終用戶驗收合格之日起算。保修期內由于產品質量問題所造成的故障,由賣方負責免費維修或更換零部件。
2.在質量保證期內,所有因設備質量問題造成的設備故障或零件損壞,賣方均給予免費維修或更換,且在接到買方故障通知后4小時內給予答復解決方式,必要時盡量在24小時內到達現場。
3.質量保證期滿后,賣方有義務負責產品的終身有償服務,優惠提供零部件。
